Предохранительный клапан для твердотопливного котла как основа безопасности

Функция предохранительного клапана

Предохранительный клапан для твердотопливного котла играет важнейшую роль в обеспечении безопасности системы отопления. Его основная функция — безопасный сброс избыточного тепла, чтобы предотвратить превышение температуры теплоносителя выше 95°С, а температуры внутри котла выше 110°С. Это важно, поскольку такие перегревы могут привести к поломке оборудования или даже к аварийной ситуации.

Установка предохранительного клапана обязательна в отопительных системах с принудительной циркуляцией хладагента, так как такие системы наиболее подвержены риску перегрева. Без предохранительного клапана, в случае резкого повышения температуры, система может оказаться под избыточным давлением, что создаст угрозу разгерметизации и повреждения всех компонентов системы отопления.

Схема пусконаладки предохранительного клапана для твердотопливного котла

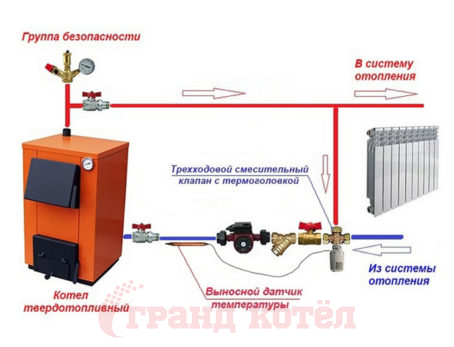

Для корректной работы предохранительного клапана важна правильная пусконаладка и подключение. Схема подключения включает несколько ключевых элементов, которые обеспечивают надежную работу системы отопления и безопасность ее эксплуатации. На схеме, представленной ниже, можно увидеть, как различные компоненты взаимодействуют между собой и какие шаги необходимы для корректной установки и настройки предохранительного клапана.

Принцип работы предохранительного клапана

При перегреве твердотопливного котла, когда температура теплоносителя на выходе превышает 95°С, предохранительный клапан автоматически открывает подачу холодной воды в систему. Это позволяет стабилизировать ситуацию, распределяя избыточное тепло и предотвращая перегрев. Холодная вода поступает в теплообменник, забирая часть тепловой энергии и уменьшая общую температуру в системе, что, в свою очередь, помогает поддерживать безопасное давление и стабильную работу всей отопительной системы.

Работа предохранительного клапана особенно важна в ситуациях, когда топливо в твердотопливном котле сгорает интенсивнее обычного. Это может произойти из-за неправильной регулировки подачи воздуха или использования топлива с более высоким теплотворным потенциалом. В таких случаях предохранительный клапан защищает систему от критических перегревов, обеспечивая подачу холодной воды и сброс лишнего тепла в канализацию.

Датчик температуры предохранительного клапана в потоке хладагента

Для эффективной работы предохранительного клапана важно наличие датчика температуры, который отслеживает состояние теплоносителя и оперативно подает сигнал для открытия клапана при необходимости. Такой датчик обеспечивает своевременное реагирование системы на изменение параметров, что значительно повышает безопасность эксплуатации. Ниже перечислены основные элементы, задействованные в работе предохранительного клапана:

• Подача хладагента в систему отопления (СО)
• Предохранительный клапан
• Сброс лишнего тепла в канализацию — механизм, позволяющий удалять избыточное тепло без нарушения работы всей системы
• Поток холодной воды в контур возврата хладагента СО, обеспечивающий регулировку температуры и предотвращение перегрева

Стоит отметить, что предохранительный клапан не используется в системах отопления с естественной (свободной) циркуляцией теплоносителя. В таких системах движение хладагента обеспечивается за счет физических законов термодинамики, и риск перегрева значительно ниже. Однако, в современных системах отопления, где применяются различные насосы и автоматические механизмы, установка предохранительного клапана — это необходимая мера для повышения безопасности эксплуатации и долговечности оборудования.
