Схема устройства твердотопливного отопительного котла

Твердотопливные котлы отопления представляют собой надежное и эффективное оборудование, которое работает на различных видах топлива: дровах, угле, торфе и других видах твёрдого топлива. Как и другие системы отопления, такие котлы бывают одноконтурными (предназначенными исключительно для отопления) и двухконтурными (для обогрева и горячего водоснабжения). Водяной контур, являющийся теплоносителем для таких котлов, оборудован техническим сливом, что облегчает ремонт и защиту системы при возможной разморозке. Это делает твердотопливные котлы востребованными как в частных домах, так и в небольших коммерческих объектах, где важна автономность.

Одной из важных деталей в устройстве загородного дома является эффективная система очистки сточных вод. Для отвода нечистот используется септик — специальная емкость, которая очищает сточные воды до безопасного состояния. В зависимости от модели и производителя, септики могут устранять до 98% загрязнений, обеспечивая очищенную воду, которую можно применять для технических нужд, таких как полив или обслуживание участка.

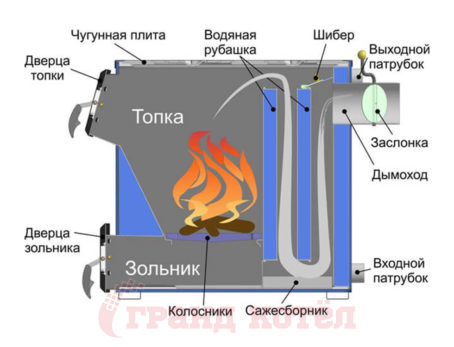

Схема устройства твердотопливного котла отопления

Твердотопливные котлы отличаются своей простой и продуманной конструкцией, которая обеспечивает эффективное использование тепла. Основные компоненты таких котлов:

• Конструкция твердотопливного котла: включает все основные элементы для работы системы.
• Топка с дверцей для загрузки топлива: топливо загружается вручную через специальную дверцу.
• Водяная рубашка с системой циркуляции воды: обеспечивает эффективный теплообмен между топкой и системой отопления.
• Система дымоудаления (дымоход): отводит продукты сгорания и предотвращает их накопление в котле.
• Система контроля и управления температурой: позволяет регулировать процесс горения, поддерживая нужную температуру в доме.
• Зольная камера для накопления золы: обеспечивает удобное удаление отработанного топлива и накопленных остатков.
• Задвижка главной подачи воздуха: регулирует интенсивность горения, помогая оптимизировать процесс нагрева.

Топка, являющаяся ключевым элементом котла, представляет собой камеру, в которой сгорает топливо и одновременно происходит теплообмен. Внутри топки находится несколько важных элементов, таких как вход для подачи топлива, зона удаления продуктов сгорания, колосниковая решетка, зольник для сбора золы и отверстия для подачи воздуха. Во время сгорания топлива стенки топки нагреваются, а тепло передается в водяную рубашку, обеспечивая эффективный нагрев теплоносителя.

При сгорании топлива тепло передается не только стенкам котла, но и воде, которая окружает топку в так называемой "водяной рубашке". Этот процесс обеспечивает равномерное и эффективное распределение тепла по всей системе отопления.

Водяная рубашка

Водяная рубашка — это промежуток между стенками котла, в котором находится теплоноситель. При сгорании топлива теплоноситель нагревается и начинает двигаться в верхнюю часть рубашки за счет конвекционных потоков. Затем горячая вода поступает в систему отопления, где она передает тепло радиаторам и обогревает помещение. Остывший теплоноситель возвращается в водяную рубашку для повторного нагрева. Чтобы усилить циркуляцию воды и повысить эффективность обогрева, в некоторых системах используются специальные циркуляционные насосы.

Система дымоудаления

При сгорании твердого топлива образуется значительное количество дыма и продуктов сгорания, которые необходимо удалять из котла. Система дымоудаления выполняет эту функцию, отводя дым через теплоизолированные трубы, выходящие наружу. Некоторые модели котлов оборудованы установками принудительной вентиляции, что улучшает отвод дыма и способствует более стабильному горению топлива.

Система контроля и управления температурой

Система контроля и управления температурой отвечает за интенсивность горения и поддержание нужной температуры в системе отопления. Регулировка подачи воздуха в топку осуществляется с помощью автоматических заслонок, которые реагируют на изменение температуры. Это позволяет экономично расходовать топливо и поддерживать комфортную температуру в доме.

Для обеспечения безопасности в системе отопления с твердотопливным котлом обязательно должен быть установлен предохранительный клапан. Этот клапан защищает систему от перегрева, обеспечивая отвод лишнего тепла и предотвращая возможные аварийные ситуации.
